    บาลัน คืออะไร? video balun for cctv กับความสงสัยของผม????
    Indy Man / 2013-09-17

    บาลัน คืออะไร? video balun for cctv เป็นอย่างไร? กับความสงสัยของผม???



    ขอกล่าวเชิงเทคนิคก่อนสักนิดนะครับ   หากถามถึงคำว่า บาลัน (balun) เฉยๆ ...



    ภาพจาก wikipedia



    บาลัน (balun)  ย่อมาจากคำว่า balanced-unbalanced  ซึ่อสมัยผมเรียน ป.ตรี มันอยู่ในวิชา สายส่ง-สายอากาศ

    มันคือหม้อแปลงชนิดหนึ่ง ซึงเป็นแบบ Passive ไม่ต้องใช้ไฟเลี้ยง ทำหน้าที่แปลงระหว่างระบบที่สมดุล และไม่สมดุล

    สิ่งที่มันแปลงให้ระบบ 2 ฝั่งเข้ากันได้ คือ  Impedance  ซึ่งแปรผันตามความถี่ ..ถูกใช้ในระบบสายส่ง สายอากาศ

    ทำหน้าที่ Maching Impedance ระหว่างสายกับเสาส่ง ในระบบ RF ซึ่งมีความถี่ นึ่ง ชัดเจน คำนวณ  Impedance ได้

    และขดลวดของหม้อแปลงบาลัน ก็ถูกพันขึ้นจากการคำนวณ ความถี่ นั้นๆ

    ความรู้เพิ่มเติมเรื่อง บาลัน > Click

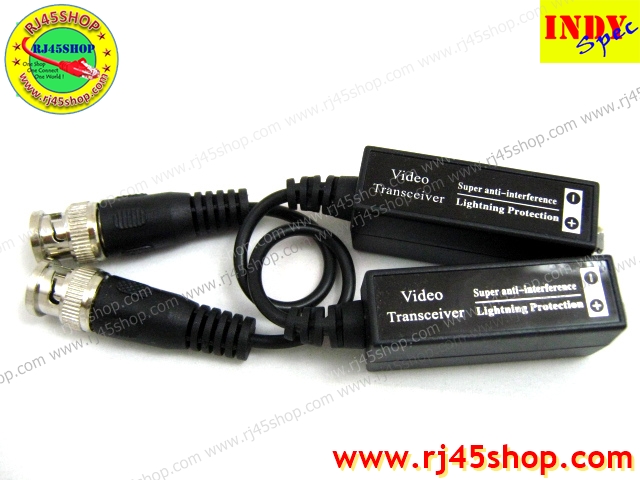

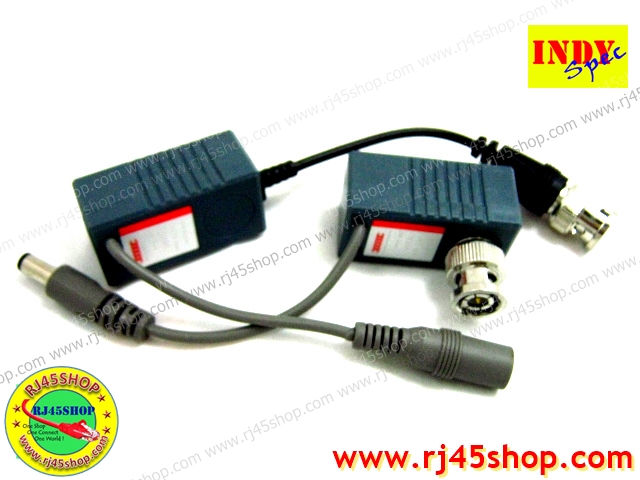

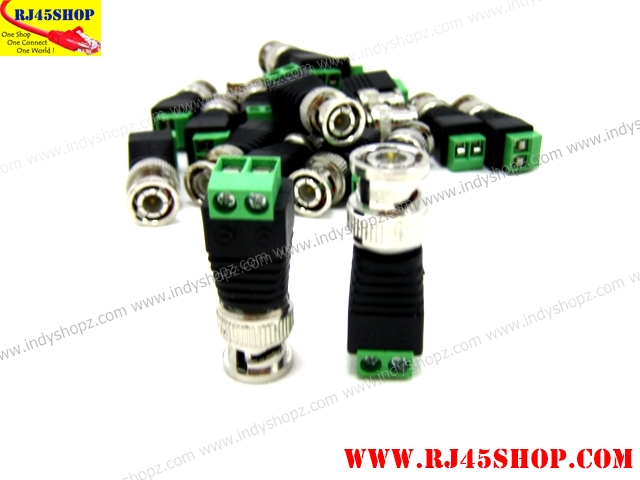

    มาถึง บาลัน ที่เราสนใจ นั้นคือ  video balun for cctv ที่สมัยนี้ นิยมกันมาก ช่างติดตั้งกล้องวงจรปิด ต้องรู้จัก!

    อธิบายง่ายๆ คือ อุปกรณ์ที่ใช้ในการเปลี่ยน จากการเดินสายสัญญาณ (เพื่อลดต้นทุน และความสะดวกในการติดตั้ง)

    จากสาย coaxial (RG6) มาเป็น UTP (twisted pair เช่นสายแลน สายโทรศัพท์)





    รูปจำลองสัญญาณ AV



    กับความสงสัยของผม???

    สัญญาณที่ออกจากกล้องวงจรปิดไม่ใช่ระบบ RF แต่เป็นสัญญาณ แบบ AV (Analog Video)

    จากรูปด้านบนจะเห็นว่าสัญญาณ AV นั้น โดเมนความถี่ ไม่ได้ถูกระบุเป็น Reference แต่อย่างได

    มันไม่ได้ถูก Mod แบบ RF เช่น ระบบ AM หรือ FM แต่มีความซับซ้อนกว่านั้นมาก..

    ความถี่ของสัญญาณ AV จะเปลี่ยนแแปลงตลอดเวลา ขึ้นอยู่กับ ภาพที่แสดง ใน วินาที นั้นๆ



    คำถามและความสงสัยของผมคือ จะใช้บาลัน ..ในระบบนี้ได้อย่างไร ????

    ในเมื่อ  Impedance เปลี่ยนตามความถี่ เมื่อคำนวณ  Impedance ไม่ได้ จะ คำนวณขดลวด บาลัน ยังไง??

    ร้ายไปกว่านั้น ... จากรูปจะเห็นว่า ค่าสัญญาณ AV มี  Reference เป็น Ampitude (ค่า V สูง-ต่ำ) คอยกำหนดสี

    แต่ในประเทศไทยมีคนขาย Active บาลันแบบ ขยายต้นทางอย่างเดียว เมื่อขยายสัญญาณแล้ว  Ampitude เปลี่ยน

    จะรู้ได้อย่างไร ว่าปลายทาง ภาพจะไม่เพี้ยน ???



    ผมขอเว้นที่ ตรงนี้ เผื่อมี ท่านผู้รู้ท่านได ผ่านไปผ่านมา ช่วยไขข้องใจให้ผมได้ จะเป็นพระคุณอย่างสูงครับ



    ข้อมูลด้านบนถือเป็นความสงสัยของผม ที่อ่านผ่านๆไปก็พอนะครับ อย่าคิดไรมาก ..

    เอาเป็นว่า video balun for cctv ที่ผมขาย มันเอามาต่อแล้วมันใช้ได้ ลดต้นทุนได้ ก็พอครับ ฮ่าๆๆ



    บทความต่อไป จะกล่าวถึง ความเข้าใจผิดๆ เกี่ยวกับบาลัน และการใฃ้งาน

    ชนิดของบาลัน หลายๆแบบ และการเลือกใช้ ที่มาการเกิดสัญญาณรบกวน  การแก้ไข

    และข้อควรรู้ก่อน การเลือกซื้อ ไม่ว่าจากที่ไหนก็ตามนะครับ





    แสดงความคิดเห็น(ยอดรวม7หมายเลขของผู้ใช้ความคิดเห็น)

    • บุคคลทั่วไป ( 12-09-2018 10:36:46 )

      สอบถาม ผม CCTV ติดตั้งกับลิฟต์โดยสาร เดินสาย RG 6 ขึ้นไปที่ห้องเครื่องลิฟต์ ระยะประมาณ 200 เมตร แล้วใส่ Balan เพื่อไปเปลี่ยนเข้าสายสัญญาณของระบบลิฟต์ในปล่องลิฟต์ระย 200 เมตร รวมความยาว 400 เมตร ปัญหาคือ CCTV มีภาพ ไม่มีสี สาเหตุเกิดจากอะไรได้บ้างครับ ขอบคุณครับ

      ผู้ดูแลระบบเป็นเพราะกล้องเป็นระบบ HD
      ถ้าให้ผมเดา ความละเอียดกล้องน่าจะเป็น 2MP (1080P)
      แย่ไปกว่านั้นถ้ากล้องเป็นระบบ HD-TVI ด้วย...

      ยังไงรบกวนปรึกษาผมทางไลน์ ID:RJ45SHOP
      จะสะดวกกว่าครับ

      ขอบคุณครับ

    • บุคคลทั่วไป ( 03-02-2018 22:31:56 )

      การต่อบาลันที่ว่าไม่ต้องใช้ไฟเลี้ยงทำอย้างไงครับ ผมลองแล้วภาพไม่ออก ต้องไฟเลี้ยงถึงมีภาพออก บาลันของผมเป็นแบบที่ไม่มีปลั๊ก dc ติดมาด้วย

      ผู้ดูแลระบบบาลันแบบ Passive คือบาลันแบบที่ไม่ต้องใช้ไฟเลี้ยง ...

      บาลันแบบ Active คือบาลันแบบที่ต้องใช้ไฟเลี้ยง
      ใช้ในการขยายระยะเดินสาย หรือแก้เรื่องสัญญาณกวน ในบางกรณี

      **แต่มันไม่เกี่ยวกับไฟที่เลี้ยงกล้องนะครับ
      อันนั้นยังไงก็ต้องมีไฟเลี้ยง ครับ คนละส่วนกัน ครับ

    • บุคคลทั่วไป ( 26-01-2017 15:09:01 )

      บาลันแอ็คทีฟ1800mต่อแล้วสีไม่ออกปรับแล้วสีก็ไม่ออก
      แก้ไขอย่างรัยครับ

      ผู้ดูแลระบบนำไปใช้งานกับกล้องชนิดไหนครับ?
      กล้อง HD ทุกแบบ ใช้ไม่ได้นะครับ

    • บุคคลทั่วไป ( 21-11-2016 01:40:01 )

      ผมถามหน่อยคับ ผมเดินสายแลนด์แคป6ใส่ท่อด้วยคับลากประมาน300เมตรภาพมันเป็นสีรุ่งวิ่งตลอดเวลาแต่ตัวไกลสุด300กว่าเมตรกับไม่เป็นไร ทั้งที่ลากสายมาด้วยกัน อย่างนี้มันเป็นเพราะอะรัยคับ ทั้งหมด16กล้องคับ กับเป็นสีรุ้งวิ่งตลอดเวลา4ตัวแล้วจะแก้ไขยังงัยคับ

      ผู้ดูแลระบบรายละเอียดน้อยเกินไปที่จะตอบครับ
      ต้องสอบถามตัวแปรอื่นๆอีกมากครับ
      รบกวนสอบถามทางไลน์ rj45shop ครับผม
      ขอบคุณครับ

    • tunjatun ( 08-08-2016 01:50:54 )

      ขอเสริมนิดนึง....
      จากประสบการณ์ช่างอิเล็กทรอนิกส์นะครับ ช่วงผมมาลองใช้ บาลัน ช่วงแรกๆ(จากที่ใช้สาย rg6 มาแล้ว แรกๆดี แต่นานไปก็มีปัญหาที่ คอนเน็คเตอร์ และจำนวนของสายที่เก็บงาน ได้ไม่ดี)ผมเลือกหาบาลันมาใช้ หลายรุ่น หลายราคา ตัวถูกจะมีปัญหา สัญญาณรบกวนสูงมาก ในบางเคส บางตัวนิ่งสนิท ผมลองแกะดูเทียบกันหลายรุ่น ผลปรากฎว่า ของถูก งานข้างใน ไม่ดี ประกอบไม่ดี และไม่มีตัวความต้านทานในตัวถูก(จากวงจรตัวราคาสูงหน่อย ถ้าดูไม่ผิด ตัวต้านทานน่าจะใช้ในการฟีดแบ็ก หรือ เฟสล็อกลูป มั๊ง อันนี้เดา...และ pcb งานดี ) ตัวถูกมีแค่หม้อแปลง และในบางรุ่น pcb คุณภาพไม่ดี... งานบัคกรีตะกั่ว ไม่ดี ติดบ้าง ไม่ติดบ้าง
      รุ่นที่ผมใช้และไม่มีปัญหาสัญญาณรบกวน คือ รุ่นกันน้ำแบบสี่เหลี่ยม แต่ข้อเสียคือ ต้องเข้าสาย ดีๆ และเสียเวลาในการเข้าสาย ไม่เหมือนแบบ กด ง่านมาก สะดวกดี
      ส่วน บาลันตัวอื่น ต้องคอยตรวจเช็ค ดีๆ บางรุ่น ถ้ามีตัวไหนไม่ดี อาจจะทำให้สัญญาณ รวนและรบกวนตัวอื่นไปด้วย โดยไม่รู้ว่าตัวไหนเสีย ต้องถอดออกทั้งชุด หรือหารุ่นอื่นมา ใช้ร่วมกัน ถ้าใช้รุ่นเดียวกันทั้งหมด บางทีมีกวนกันเอง....
      ....อันนี้ จากประสบการณ์ ของผมนะ เคยแก้อาการกวน โดยใช้ คาปาซิเตอร์มา ต่อบายพาส ช่วยได้นิดหน่อย และช่วยได้บางเคส
      ทุกอย่างต้อง ใช้ของแพงและดี จบงานแน่ ไม่ต้องห่วง.

      ผู้ดูแลระบบขอบคุณที่มาร่วม แชร์ครับผม ^__^
