    ขนาดของJackดูยังไง?
    Indyman / 2013-07-11

     ขนาดของ Jack นั้น ดูยังไง ?



    ในบรรดา อุปกรณ์ ที่เกี่ยวกับ ระบบ Network computer และ CCTV ที่เราคุ้นเคย

    พวกอุปกรณ์ที่ ต้องใช้ แหล่งจ่ายไฟ ภายนอก แบบ DC(หรือAC ก็ตาม) Adapter

    นั้นจะมีรูแจ็ค(ตัวเมีย) ที่ตัวอุปกรณ์ ซึ่ง Jack ขนาด มาตรฐาน ที่ บรรดา Device เหล่านั้น นิยมกัน...



    ผมประมาณคร่าวๆ ว่า...



    ประมาณ 95 % ในท้องตลาด ใช้ Jack ขนาด .. 5.5*2.1 mm

    *** Adapter และ พวก อุปกกรณ์เสริมที่มีแจ็คร่วมด้วยในตลาด เช่น POE  จึงเป็น แจ๊ค ขนาดนี้นะครับ

    *** ผมนิยมเรียกง่ายๆ ว่า แจ๊ค แกนเล็ก



    อีกประมาณ 3 % ใช้ Jack ขนาด ... 5.5*2.5 mm.

    *** ส่วน อันนี้ ผมเรียกว่า แจ๊ค แกนใหญ่



    ที่เหลือ 2 % เป็นพวกขนาด ตามใจฉัน พวกหัวเข็ม ต่างๆนาๆ แล้วแต่จินตนาการ

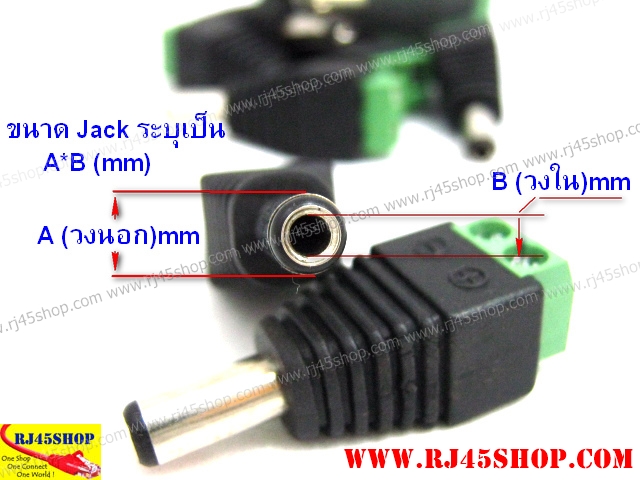

    แล้วตัวเลขขนาด ทั้ง 2 ชุด A*B นั้น บอกอะไร ?

    อธิบายตามรูปด้านล่างนี้ครับ

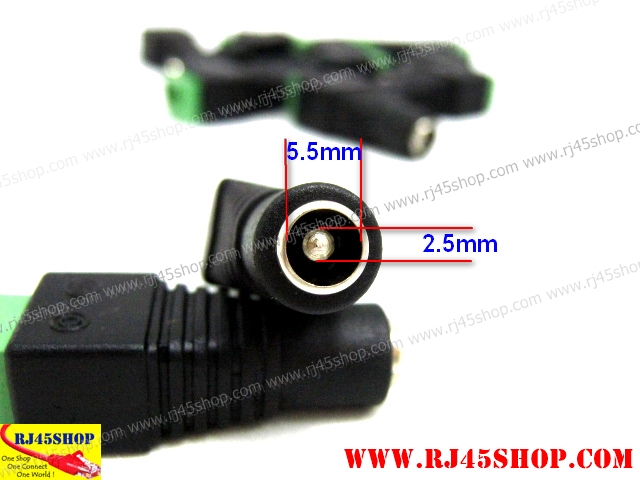

    ตัวอย่าง Jack ขนาด 5.5*2.5 mm ตัวเมีย .. ตามภาพด้านล่าง..





    ** สิ่งที่ควรจำ คือ ถ้าคุณจะวัด ..ขนาดของแจ๊ค ที่คุณมี

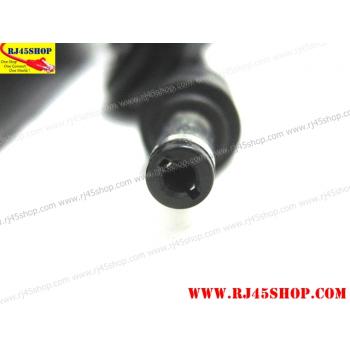

    ... ถ้า คุณเจอ หัวแจ็คตัวผู้แบบรูปด้านล่างนี้

    แบบ ภาพด้านบนนี้ มันเป็น หัวแบ Flexible (หยืดหยุ่น) นะครับ ..

    มันเสียบ ได้ ทั้ง กับ แกนเล็ก และ แกน ใหญ่

    จึงควรไป วัด แกน ที่ ตัวเมียจะดีกว่าครับ ^^

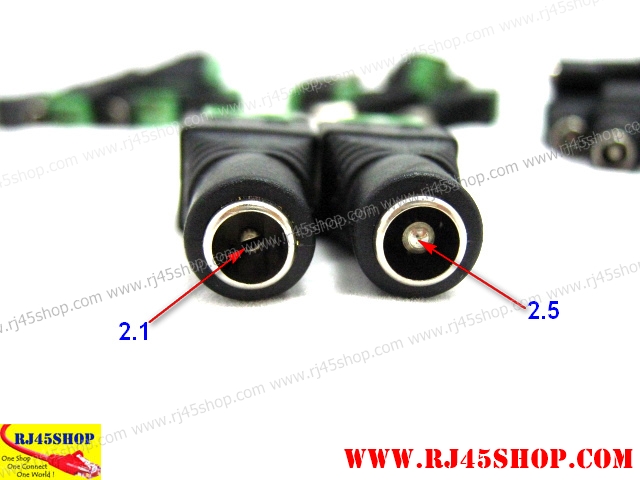

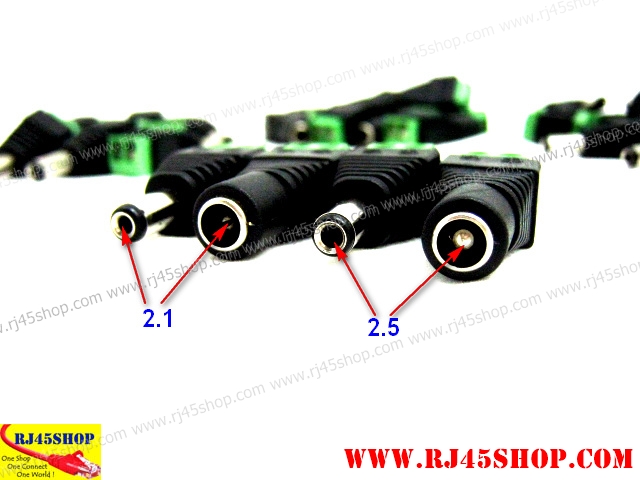

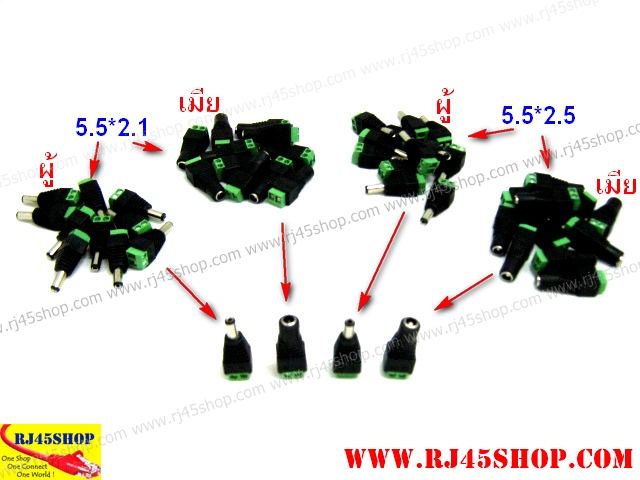

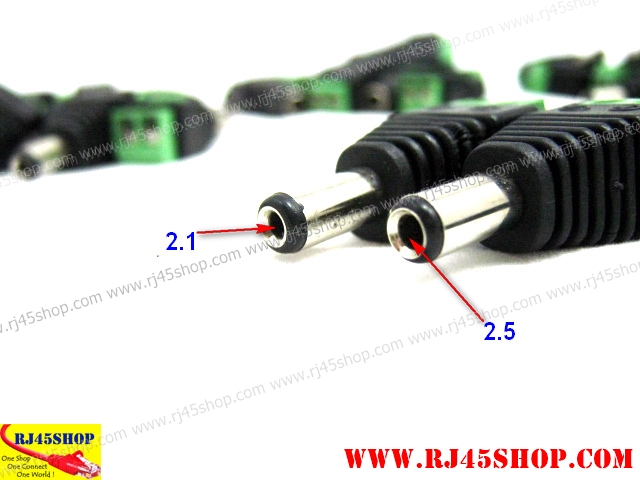

    สุดท้าย .. ผมมีภาพ เปรียบเทียบ .. แจ็คแกนเล็ก กับ แกนใหญ่ เทียบกันครับ

    ดูเอาไว้ เผื่อ จะประมาณได้ คร่าวๆ จาก การมอง ง่ายๆ ครับ





    แสดงความคิดเห็น(ยอดรวม15หมายเลขของผู้ใช้ความคิดเห็น)

    • บุคคลทั่วไป ( 11-08-2018 21:08:29 )

      หัวเเจ๊คของ samsung p2270 เป็นแบบไหน ขนาดเท่าไหร่หรอครับ

      ผู้ดูแลระบบน่าจะเป็น 6.5*4.4mm แกนเข็ม นะครับ

    • บุคคลทั่วไป ( 14-01-2018 12:19:18 )

      หัวแจ๊คของ lepy lp838 ขนาดเท่าไหร่ครับ

      ผู้ดูแลระบบ*น่าจะ* เป็นหัว 5.5 mm ครับ
      ส่วนรูกลางผมไม่แน่ใจ่ว่าเป็น 2.1 หรือ 2.5mm ครับ

    • บุคคลทั่วไป ( 01-12-2017 12:05:07 )

      ASUS X452M หัวแจ๊คขนาดเท่าไหร่ครับ

      ผู้ดูแลระบบ5.5*2.5mm ครับ

    • บุคคลทั่วไป ( 24-11-2017 02:14:12 )

      รบกวน หน่อยครับ ไม่ทราบว่าร้านยัง เปิดอยู่ไหมครับ พอดีผม อยากทราบ ขนาด ของ
      หัวแจ๊ค DC ของ Edimax BR-6208 AC ผมต้องสั่งซื้อตัวไหนเหรอครับ

      ผู้ดูแลระบบคุยทางไลน์ แล้วนะครับ
      ขอบคุณครับ

    • บุคคลทั่วไป ( 12-09-2017 21:41:31 )

      หัวแจ๊ค กล้องติดรถยนต์ dengo รุ่น dvr2. ขนาดเท่าไรครับ.

      ผู้ดูแลระบบอันนี้ไม่ทราบครับ
