คู่มือการใช้งาน

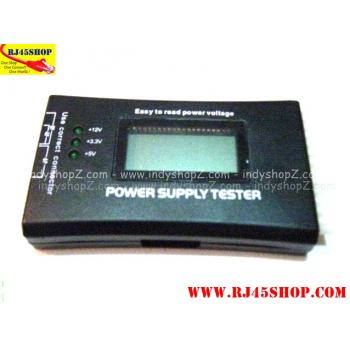

การใช้งาน PSU TESTER

เครื่องทดสอบและวิเคราะห์ แหล่งจ่ายไฟ คอมพิวเตอร์ PC

แบ่งการตรวจสอบออกเป็น  2+1  Stage เป็นยังไง ? มาดูกัน

Stage 1 -- No Load

ตรวจระดับแรงดัน ของ DC-Out ทั้งหมด และ ตรวจสอบค่า Power good (PG) ของ Power Supply ขณะไม่มีโหลด

วิธีทดสอบ

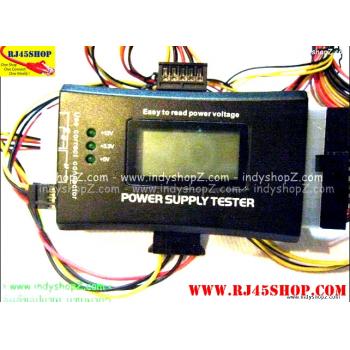

1. นำสายไฟ DC-out ของเพาเวอร์ซัพพลายมาต่อเข้ากับ PSU Tester

• - 20 pin or 24 pin supply (MAINBOARD) -- [*จำเป็น]

• - 4 or 8  pin (mainboard) -- [*จำเป็น]

• - 6 pin (PCIExpress) -- [Option]

• - 4 pin molex (IDE HDD, IDE DVD) -- [Option]

• - 4 pin Floppy disk -- [Option]

• - Sata Power  [Option]

2. เสียบสาย AC จ่ายไฟให้ Power Supply และกดปุ่ม ON (ถ้ามี)

 เครื่อง PSU Tester จะเริ่มทำงาน .. และจะมีเสียงร้อง ตอนเริ่มต้น  2 ปั๊บ

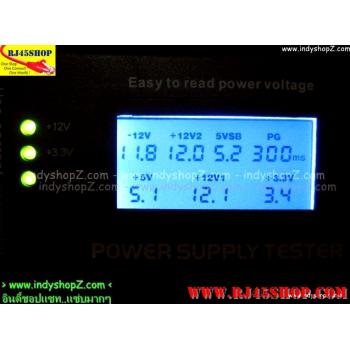

จากนั้นหน้าจอจะแสดงตามรูปด้านล่าง

 PSU Tester จะแสดงแรงดันไฟที่จ่ายออกมา สังเกตุ ระดับแรงดัน และ เสียงร้อง ดังนี้

# ถ้าหากไม่มีอะไรผิดปกติ ใน Stage นี้ จะไม่มีเสียงร้องไดๆทั้งสิ้น และไม่มีหน้าจอส่วนไหน กระพริบ

- ผ่านการทดสอบ  (ปกติ)

# มีเสียงร้องไม่หยุด และ แสดงระดับแรงดัน บางตัวเป็น LL(ต่ำเกินไป) หรือ HH(สูงเกินไป)

- ไม่ผ่านการทดสอบ (PSU เสีย ไม่ควรใช้งานอย่างยิ่ง)

# มีเสียงร้องไม่หยุด ค่า PG (ควรอยู่ที่ 200-900ms) กระพริบ

- ไม่ผ่านการทดสอบ (PSUไม่ปกติ อาจเปิดติดบ้าง ไม่คิดบ้าง มีอาการวูบ ไม่เสถียร)

# เปิดทิ้งไว้สักพัก มีเสียงร้อง เป็นช่วงๆ มีบ้างไม่มีบ้าง ไม่ว่าด้วยอะไรก็ตาม

-  Wanning   (PSU ไม่ปกติ ไม่เสถียร เริ่มมีอาการ เอ๋อๆ)

# เปิดทิ้งไว้สักพัก  ไม่มีเสียงร้อง แต่ลองดูที่หน้าจอ แล้วระดับแรงดันไฟไม่นิ่ง มีการการ Swing เป็นช่วงๆ

-  Wanning   (PSU ไม่ปกติ ไม่เสถียร เริ่มป่วย แต่ยังใช้งานได้)

# ไม่มีเสียงร้อง ไม่มีไฟขึ้นที่เครื่องทดสอบ แสดงว่า PSU เสีย ไม่จ่ายไฟ หรือ เครื่องทดสอบเสีย  = ='


Stage 2 -- Loaded

ดูอาการของ PSU เมื่อเริ่มมี Load

วิธีทดสอบ

ใ้ห้ทดสอบ ต่อจาก Stage 1 ***ทดสอบต่อเลย ไม่ต้องปิด PSU  โดย..

นำ ฮาร์ดดิสก์ (หรืออุปกรณ์อื่นๆเช่น DVD) มาต่อกับสายไฟ DC-out ที่ว่างอยู่

สามารถต่อได้เยอะตามต้องการ ยิ่งเยอะยิ่งดี

(แต่จากประสพการณ์ PSU ที่มีปัญหา ใช้ HDD ตัวเดียวก็เห็นผลไม่ปกติแล้ว)

สังเกตุระดับแรงดัน และ เสียงร้อง

# จังหวะที่เราเสียบ  Load และหลังจากนั้นทิ้งไว้สักพัก ต้องไม่มีเสียงร้องไดๆ เลย

- ผ่านการทดสอบ  (ปกติ)

# มีเสียงร้องจังหวะที่เสียบ Load หลังจากนั้น เสียงเงียบ แล้วปกติ

-  Wanning  (PSU เริ่มไม่ปกติ ใช้ได้ แต่ไม่เสถียร )

# มีเสียงร้องตลอดเวลา ไม่ว่าด้วยสาเหตุใดๆ

 - ไม่ผ่านการทดสอบ (PSU เสีย ไม่ควรใช้งาน)

# PSU Tester ดับไปเลย

- อุปกรณ์ที่นำมาต่ออาจ ช๊อต หรือ PSU นั้นเสีย ไม่สามารถป้อนโหลดได้เลย

# ไม่มีเสียงร้องใดๆ แต่ มองดูแล้ว ระดับแรงดัน มีอาการ Swing เป็นช่วงๆ

- Wanning ( PSU เริ่มป่วย ยังใช้ได้ แต่คงไม่นาน)

 **** ข้อสุดท้าย สำคัญมาก และพบบ่อย ในเคสที่ คอมพิวเตอร์ มีอาการวูบ ดับ ไม่ทราบสาเหตุ

# ทุกอย่างดู ปกติ ไม่มีเสียงร้อง แต่ค่า PG เปลี่ยนไปจากการทดสอบ Stage 1

- Wanning

- PSU นั้นไม่ปกติ อาจดูเหมือนปกติ แต่มีอาการวูบ ดับ จอฟ้า ที่หาสาเหตุไม่ได้ และเป็นบ้างไม่เป็นบ้าง

***

เป็นเคสที่พบบ่อยมาก และเหนื่อยใจแทนเจ้าของ

โดยส่วนมากที่เป็นแบบนี้ ก็จะคิดว่าเป็นที่อย่างอื่น MB บ้าง RAM บ้าง

แต่จนแล้วจนเล่า มันก็ยังมีอาการ

ถ้ามี PSU Tester ก็จะสามารถจับความผิดปกติ อันเล็กน้อย (แต่ยิ่งใหญ๋) นี้ได้

เพราะ ค่า PG ก็คงมีแต่ PSU Tester เท่านั้นที่ เช็คได้ ***

การทดสอบทั้ง 2   Stage  ควรให้เวลาในการทดสอบประมาณ 30 วินาที - 5 นาที หรือนานกว่านั้น เพื่อตรวจสอบเสถียรภาพของอุปกรณ์

ควรทราบ

ค่า PG นั้น PSU ที่ยังดีๆอยู่ จะมีค่าเดิมเสมอ ไม่ว่าจะเปิด-ปิด กี่ครั้ง  จ่าย หรือ ไม่จ่าย โหลด ก็ตาม ค่ามันจะ นิ่งๆ ไม่ว่ามันจะเท่าไร (ควรอยู่ที่ 200-900 ms)

เป็นที่มาของการทดสอบ ส่วนเสริม ใน Stage+1

Stage+1 -- Power good (PG) Stability

เป็นการทดสอบความเสถียรภาพของค่า PG ซืึ่งเป็นสัญญาณที่ MB ใช้คุยกับ PSU

**เฉพาะ PSU ที่ผ่านการทดสอบมาแล้ว ทั้งใน Stage1 และ   Stage2

ถ้า PSU ไม่ผ่านการทดสอบ   Stage1 และ   Stage2  ไม่จำเป็นต้องมาทดสอบส่วนเสริม

วิธีทดสอบ

ในระหว่างที่ ทดสอบ ทั้งใน  Stage1 และ  Stage2 ให้ทำดังนี้ ..

- สังเกตุและจดจำค่า PG

- ปิด และ เปิด PSU (หรือถอดสาย AC ของ PSU แล้วเสียบไหม่)  โดยไม่ต้อง ถอดสาย DC ที่เชื่อมต่ออยู่กับ PSU Tester

- ทำหลายๆครั้ง แล้วสังเกตุ ค่า PG ว่า ..

# ค่า PG คงที่ตลอด -- (PSU ของคุณ เยี่ยมมาก ใช้งานได้ดีแน่นอน)

# ค่า PG มีค่าที่ เปลี่ยนไปเปลี่ยนมา  ไม่คงที่  Swing

• - PSU นั้น เริ่มมีความไม่ปกติ ซึ่งเชื่อได้ว่า ทำให้ ไม่เสถียร ซึ่งเมื่อนำไปใช้งานจริง อาจมี หรือ ไม่มีอาการ ก็เป็นได้
•  - ค่า PG ที่  Swing นั้น ถ้ามีความห่างของการ Swing มากเท่าไร PSU ก็จะไม่เสถียรเพิ่มขึ้นเท่านั้น

ชมคลิปวีดีโอการใช้งาน PSU TESTER เบื้องต้น

ที่ผมถ่ายไว้นานแล้ว ตั้งแต่เวป IndyshopZ.com

และยังไม่มีเวลาทำคลิปใหม่เลย อ่านคู่มือด้านบนไปก่อนนะครับ

พยายามอธิบายไว้ ให้ ละเอียดแล้วครับ
